远心镜头     准远心同镜头
远心按头部外径分为50mm,32mm,28mm,26mm,22mm,20mm,18mm,16mm等,
32mm以下的大部份远心镜头可以同时提供同轴光与非同轴规格。
高清远心32 高清远心28 高清远心30 高清远心26 高清远心22
敬请期待  敬请期待  敬请期待

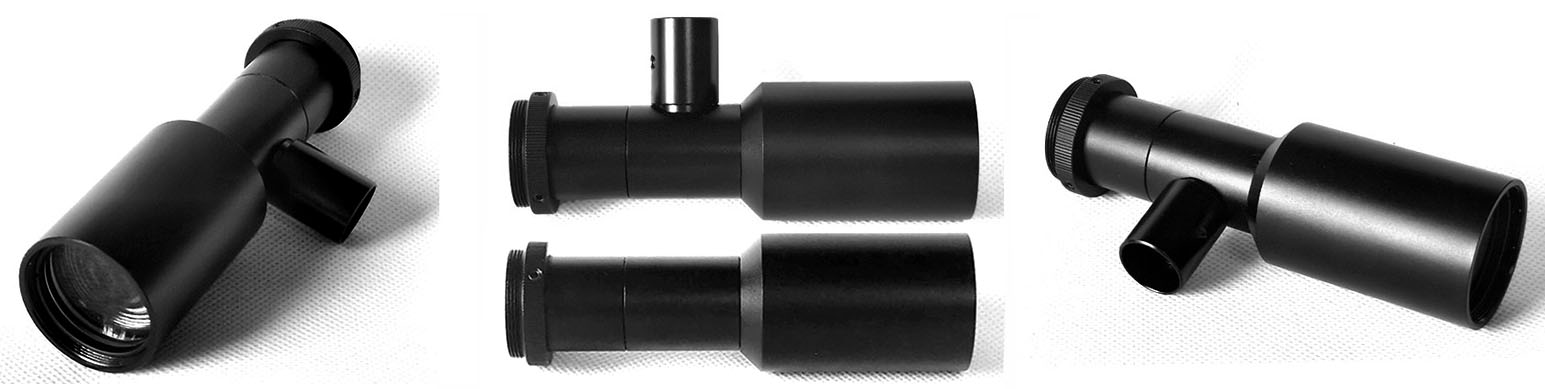

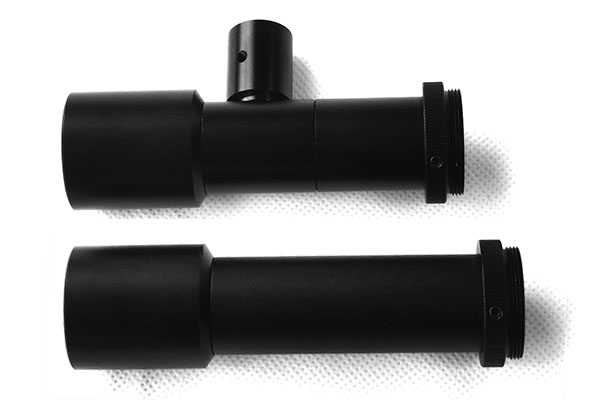

高清远心镜头，外径32，视场最大25，适用相机1/4'至1'
1.镜头相比普通远心有更大的相对孔径和分辨率，支持更大的芯片相机，最大可以支持到1寸芯片

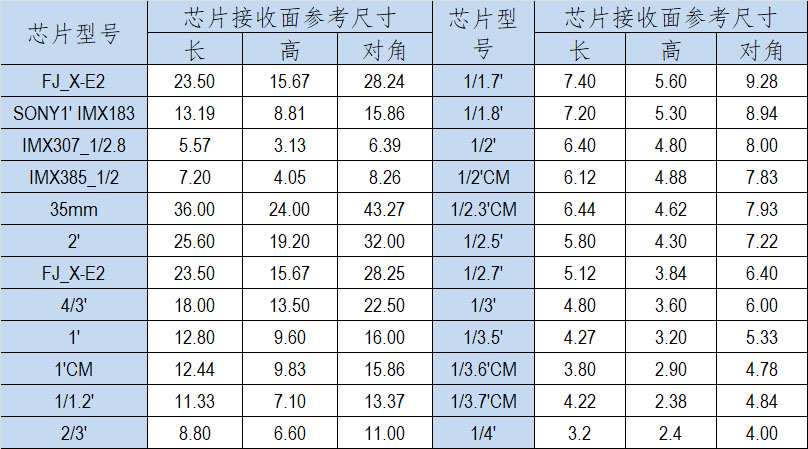

2.物方远心设计,C标准接口,适用相机芯片尺寸:1',2/3',1/1.8',1/2',1/3',1/4',1/6'，参照常用相机芯片尺寸对照表,芯片对角线对应镜头规格表中像面直径，只要芯片对角数据小于像面直径的都可以用。
3.同轴光照明,附送远心专用LED同轴照明灯源（不含3V50A电源)，通用8mm,10mm,14mm的光源接口;
4.可以按用户要求定制其它倍率及工作距的镜头。

产品列表说明：
产品按放大率从小到大排列，相同放大率按工作距从小到大排列。

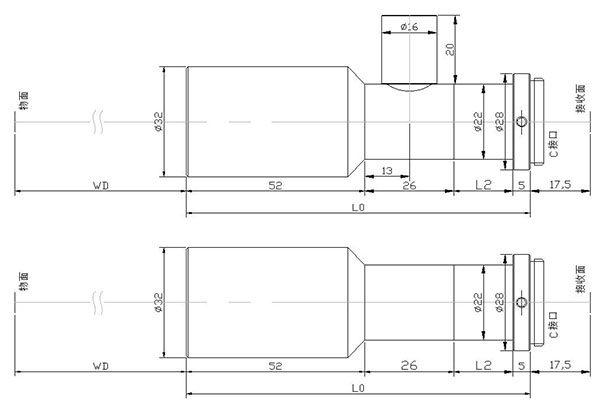

外形图在最后一列，图中WD表示工作距。型号中JZ表示焦中高清系列，接着是放大率，X后面是工作距，
T表示远心，C表示同轴照明，型号中不带C的表示没有相同的同轴光型号，带C的一般有等同的非同轴光型号
最后面加数字表示头部外径或安装外径。最右边是图纸链接。
镜头中所列数值孔径是镜头最佳的孔径，和对应F数以及景深，分辨率。可以按用户要求定制其它的数值孔径和对应的景深。一旦数值孔径定了，就会有对应的分辨率和景深。



型号 倍数 工作距 数值孔径 分辨率 景深 孔径F# 畸变% 远心度 镜身L0 L1 L2 d1 d2 接口 像面直径 外形图下载
JZ0.35X87TC32 0.35 87 0.03 0.010 3.366 5.2 <0.5% 0.10 94.3 52.0 11.3 32 22 C 6 JZ0.35X87T32
JZ0.35X99TC32 0.35 99 0.03 0.010 3.474 5.3 <0.5% 0.10 100.2 52.0 17.2 32 22 C 7 JZ0.35X99T32
JZ0.36X110TC32 0.36 110 0.04 0.008 2.806 4.5 <0.5% 0.10 104.0 52.0 21.0 32 22 C 7 JZ0.36X110T32
JZ0.38X67TC32 0.38 67 0.05 0.007 2.289 4.1 <0.5% 0.10 94.3 52.0 11.3 32 22 C 8 JZ0.38X67T32
JZ0.4X52TC32 0.40 52 0.04 0.008 2.336 4.7 <0.5% 0.10 104.0 52.0 21.0 32 22 C 8 JZ0.4X52T32
JZ0.4X114TC32 0.40 114 0.04 0.009 2.809 5.6 <0.5% 0.10 94.3 52.0 11.3 32 22 C 7 JZ0.4X114T32
JZ0.4X138TC32 0.40 138 0.04 0.009 2.809 5.6 <0.5% 0.10 100.2 52.0 17.2 32 22 C 7 JZ0.4X138T32
JZ0.4X165TC32 0.40 165 0.03 0.012 3.521 7.0 <0.5% 0.10 94.3 52.0 11.3 32 22 C 7 JZ0.4X165T32
JZ0.45X34TC32 0.45 34 0.04 0.008 2.079 5.3 <0.5% 0.10 100.2 52.0 17.2 32 22 C 9 JZ0.45X34T32
JZ0.45X96TC32 0.45 96 0.04 0.009 2.500 6.3 <0.5% 0.10 100.2 52.0 17.2 32 22 C 9 JZ0.45X96T32
JZ0.5X77TC32 0.50 77 0.04 0.008 1.882 5.9 <0.5% 0.10 104.0 52.0 21.0 32 22 C 9 JZ0.5X77T32
JZ0.5X130TC32 0.50 130 0.04 0.009 2.254 7.0 <0.5% 0.10 104.0 52.0 21.0 32 22 C 8 JZ0.5X130T32
JZ0.55X62TC32 0.55 62 0.04 0.008 1.695 6.4 <0.5% 0.10 108.0 52.0 25.0 32 22 C 11 JZ0.55X62T32
JZ0.55X113TC32 0.55 113 0.04 0.009 2.034 7.7 <0.5% 0.10 108.0 52.0 25.0 32 22 C 11 JZ0.55X113T32
JZ0.6X50TC32 0.60 50 0.04 0.008 1.565 7.0 <0.5% 0.10 111.5 52.0 28.5 32 22 C 11 JZ0.6X50T32
JZ0.6X100TC32 0.60 100 0.04 0.008 1.565 7.0 <0.5% 0.10 111.5 52.0 28.5 32 22 C 11 JZ0.6X100T32
JZ0.7X29TC32 0.70 29 0.04 0.008 1.361 8.3 <0.5% 0.10 120.5 52.0 37.5 32 22 C 16 JZ0.7X29T32
JZ0.8X65TC32 0.80 65 0.04 0.008 1.179 9.4 <0.5% 0.10 125.5 52.0 42.5 32 22 C 16 JZ0.8X65T32
JZ1X45TC32 1.00 45 0.05 0.007 0.800 10.0 <0.5% 0.10 142.5 52.0 59.5 32 22 C 16 JZ1X45T32
JZ1X132TC32 1.00 132 0.05 0.007 0.833 10.4 <0.3% 0.10 134.0 52.0 51.0 32 22 C 16 JZ1X132T32
JZ1X139TC32 1.00 139 0.05 0.007 0.833 10.4 <0.5% 0.10 130.0 52.0 47.0 32 22 C 11 JZ1X139T32
JZ1.25X29TC32 1.25 29 0.05 0.007 0.640 12.5 <0.5% 0.10 163.5 52.0 80.5 32 22 C 24 JZ1.25X29T32
JZ1.25X164TC32 1.25 164 0.05 0.007 0.640 12.5 <0.5% 0.10 125.5 52.0 42.5 32 22 C 11 JZ1.25X164T32
JZ1.5X200TC32 1.46 200 0.04 0.008 0.642 17.2 0.25 0.10 142.5 52.0 59.5 32 22 C 16 JZ1.5X200T32
JZ1.5X170TC32 1.49 170 0.04 0.008 0.630 17.5 0.05 0.10 134.0 52.0 51.0 32 22 C 16 JZ1.5X170T32
JZ1.5X155TC32 1.50 155 0.05 0.007 0.539 15.2 <0.5% 0.10 134.0 52.0 51.0 32 22 C 11 JZ1.5X155T32
JZ1.5X150TC32 1.51 150 0.05 0.007 0.532 15.2 -0.03 0.10 134.0 52.0 51.0 32 22 C 16 JZ1.5X150T32
JZ1.5X200TC32 1.51 200 0.05 0.007 0.533 15.2 1.31 0.10 119.7 52.0 36.7 32 22 C 16 JZ1.5X200T32
JZ1.5X190TC32 1.51 190 0.05 0.007 0.533 15.2 1.43 0.10 119.3 52.0 36.3 32 22 C 16 JZ1.5X190T32
JZ1.5X180TC32 1.51 180 0.05 0.007 0.532 15.2 1.57 0.10 119.6 52.0 36.6 32 22 C 16 JZ1.5X180T32
JZ1.5X180TC32 1.51 180 0.04 0.008 0.621 17.7 0.13 0.10 137.5 52.0 54.5 32 22 C 16 JZ1.5X180T32
JZ1.5X170TC32 1.51 170 0.05 0.007 0.531 15.2 1.72 0.10 120.8 52.0 37.8 32 22 C 16 JZ1.5X170T32
JZ1.5X160TC32 1.52 160 0.05 0.007 0.529 15.3 -0.02 0.10 134.0 52.0 51.0 32 22 C 16 JZ1.5X160T32
JZ1.53X181TC32 1.53 181 0.05 0.007 0.518 15.2 <1% 0.10 120.5 52.0 37.5 32 22 C 11 JZ1.53X181T32
型号 倍数 工作距 数值孔径 分辨率 景深 孔径F# 畸变% 远心度 镜身L0 L1 L2 d1 d2 接口 像面直径 外形图下载
JZ1.5X190TC32 1.54 190 0.04 0.008 0.611 18.0 0.19 0.10 142.5 52.0 59.5 32 22 C 16 JZ1.5X190T32
JZ1.5X140TC32 1.55 140 0.05 0.007 0.518 15.6 0.06 0.10 137.5 52.0 54.5 32 22 C 16 JZ1.5X140T32
JZ1.6X153TC32 1.60 153 0.05 0.007 0.504 16.1 <0.5% 0.10 137.5 52.0 54.5 32 22 C 16 JZ1.6X153T32
JZ1.5X160TC32 1.63 160 0.05 0.007 0.495 16.3 1.72 0.10 124.7 52.0 41.7 32 22 C 16 JZ1.5X160T32
JZ1.7X152TC32 1.70 152 0.05 0.007 0.477 17.2 <0.5% 0.10 142.5 52.0 59.5 32 22 C 16 JZ1.7X152T32
JZ1.5X150TC32 1.81 150 0.05 0.007 0.443 18.2 1.68 0.10 130.5 52.0 47.5 32 22 C 16 JZ1.5X150T32
JZ2X146TC32 2.00 146 0.05 0.007 0.417 20.8 <0.5% 0.10 152.0 52.0 69.0 32 22 C 16 JZ2X146T32
JZ2X166TC32 2.00 166 0.05 0.006 0.385 19.2 <1% 0.10 130.0 52.0 47.0 32 22 C 16 JZ2X166T32
JZ2X150TC32 2.05 150 0.05 0.007 0.393 20.5 1.44 0.10 134.0 52.0 51.0 32 22 C 16 JZ2X150T32
JZ2X140TC32 2.05 140 0.05 0.007 0.391 20.6 1.65 0.10 137.9 52.0 54.9 32 22 C 16 JZ1.5X140T32
JZ2.4X139TC32 2.40 139 0.05 0.007 0.331 23.8 <0.5% 0.10 163.5 52.0 80.5 32 22 C 16 JZ2.4X139T32
JZ2.5X145TC32 2.50 145 0.05 0.007 0.320 25.0 <1% 0.10 142.5 52.0 59.5 32 22 C 16 JZ2.5X145T32
JZ3.8X138TC32 3.80 138 0.05 0.007 0.213 38.5 <1% 0.10 163.5 52.0 80.5 32 22 C 16 JZ3.8X138T32
型号 倍数 工作距 数值孔径 分辨率 景深 孔径F# 畸变% 远心度 镜身L0 L1 L2 d1 d2 接口 像面直径 外形图下载
