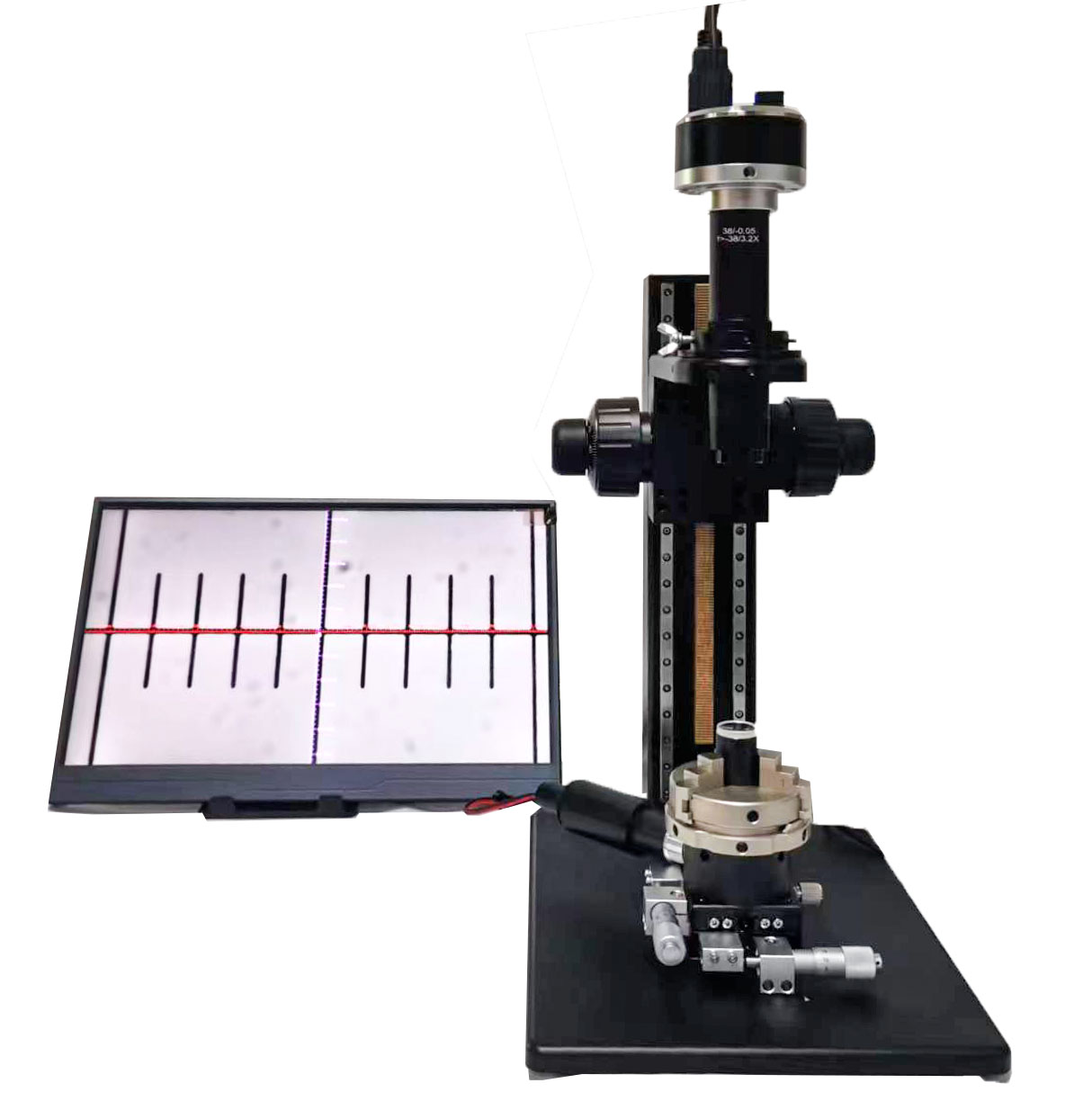

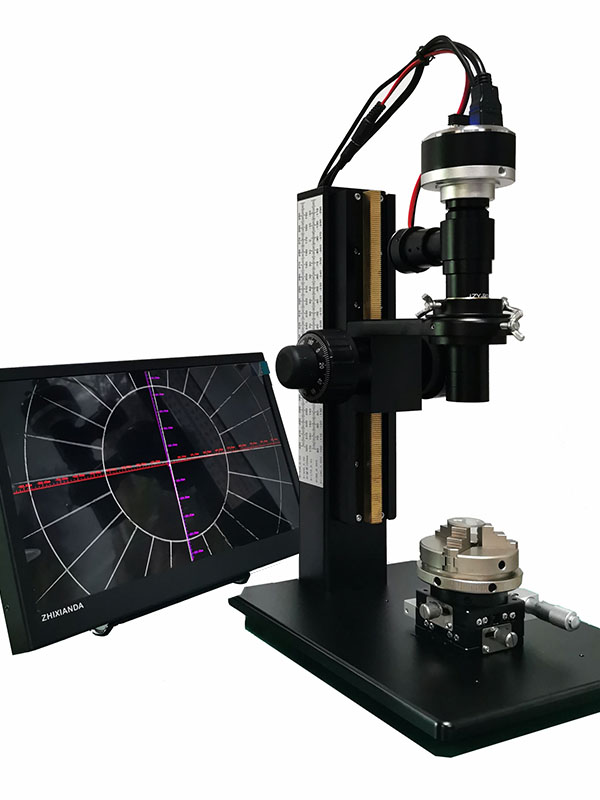

JZY-R01 反射定中仪是一种用于测量圆形光学透镜表面曲率中心偏差的光学仪器。它通过一个十字线经中心仪物镜成象到被测透镜的一个表面的曲率中心，由该曲率表面反射后再经过中心仪光学系统成象到CCD接收器，在显示器上测量镜片表面曲率中心的偏差，转动被测透镜时十字线像面的偏移程度就是此曲率相对外径的偏心误差，读出的格值为曲率中心的偏心值。偏心测量精度可达0.1μm，格值1μm。

         对于不同被测透镜的曲率范围需要有不同规格的物镜来测量，此产品提供了五个不同测量范围和精度的物镜。最常用的是R从-110到80，格值偏心直径为0.005，半径为0.0025。能适用常用的需求。

主要技术参数：

LED电源：功率2W，电压3.3V600MA

相机：电源接口TYPEC，显示接口：HDIM 分辨率1920*1080，支持鼠标，U盘，支持录像， 拍照，各种图像设置和测量。显示器11.6寸分辨率1920*1080.

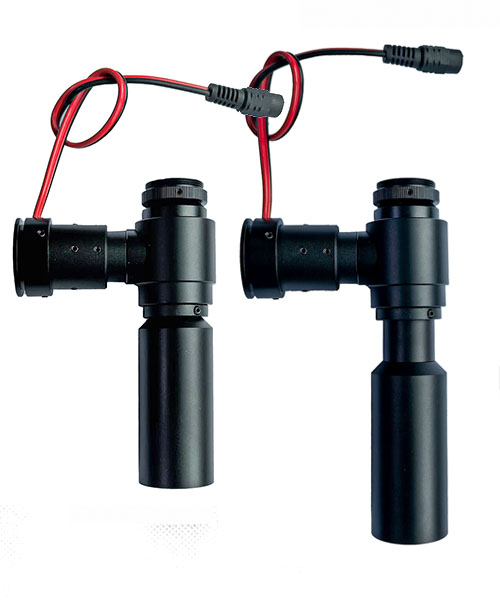

物镜：

1.R∞，用于测量透镜的平面或棱镜的角度，特别对测量平行度很有用。每格0.2’,角偏心6“

2.R<40-0.002,测量凸面R从0到40的表面，凹面由镜头能提升的高度所决定，一般能到R-180，显示器上每像素的偏心直径为0.2微米，每10个像素为一小格，每格偏心为2微米。偏心半径为1微米。R此镜头为选配件。

3.R<80-0.005,需要与R∞组合使用。R∞在上，R<80-0.005在下拧在一起。

 测量凸面R从0到80的表面，凹面由镜头能提升的高度所决定，一般能到R-140，显示器上每像素的偏心为0.5微米，每10个像素为一小格，所以每格偏心半径为2.5微米。

4.R<170-0.01, 测量凸面R从-50到170的表面，每像素的偏心为1微米，每格偏心半径为5微米。

5.R<400-0.02, 测量凸面R从90到430的表面，每像素的偏心为2微米，每格偏心半径为10微米。

6.R<-100-0.005,些情况将不需要附加物镜。测量凹面R小于-100的表面，每像素的偏心为0.5微米，每格偏心半径为2.5微米。最小为-310-A，A为加长接筒的长度。

7.加长接筒可以增加R的测量范围。

8.底板尺寸195*255*10mm,立柱高度：320mm

9.导轨：移动范围190.

10.粗微调，粗调行程190mm,微调一圈0.214mm.精度0.002mm

11.最大被测透镜直径200mm,最大表面半径R-440~430mm,
